PASSAGE DU KAF401E AU KAF402ME DANS L'AUDINE

Pour commencer il faut se reporter au site audine, www.astrosurf.com/audine et refaire tous les tests électriques pour vérifier que tout est OK pour un KAF401E.

Ensuite, un test réalisé par christian BUIL sur la réponse spectrale du capteur : http://astrosurf.com/buil/us/kaf402me/perf.htm .

Et une page sur le grand frere du 402 www.astrosurf.com/pcharpentier .

La réponse dans le bleu fait pratiquement le même effet sur l'astronome, que le cassoulet sur un toulousain ... "8-))

J'ai fait un petit blilan des opérations, attention ceci n'a pas encore été relu ni validé par une autre personne que moi.

Le CCD est cher, vérifiez tout ce que j'écris, et surtout signalez moi les erreurs ou dites moi si c'est OK.

1 Tension des horloges PhiV1 et PhiV2

Datasheet KODAK KAF402ME

29 anvier 2003 / Revision 1

Datasheet KODAK KAF401E

16 Octobre 2002 / Revision 1

PhiV1 BAS est inchangé par rapport au KAF401E par contre PhiV1 HAUT doit être modifié, et ajusté à 0.0 V en tournant l'ajustable P1.

En reprenant le texte du site audine :

Vous allez ajuster maintenant les niveaux haut et bas des horloges de transfert vertical V1 et V2.

Mesurez la tension sur la broche 22 du support du CCD et réglez le potentiomètre P1 pour trouver +0.0V (c'est le niveau haut de l'horloge).

Lorsque c'est fait, contrôlez que les broches 15, 16, 17, 18,19, 20 et 21 sont elles aussi à +0.0V.

Pour mémoire, la masse est la broche 14 du CCD, attention le CCD n'est pas implanté dans son support pour ces mesures.

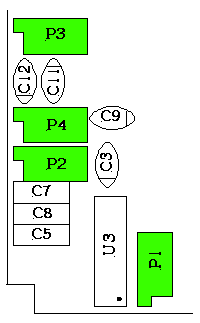

Et l'endroit ou est situé P1 est donné par ce schéma , tiré du site Audine www.astrosurf.com/audine

A noter le réglage du 401E est compatible avec le 402ME, puisque cela reste dans la fourchette des tolérances.

2 Tension nominale des horloges PhiH1 et PhiH2

Les tensions sont ichangées, par contre elles données différement par l'indication LOW -4V AMPLITUDE 10V , le niveau bas est donc -4V et en ajoutant une amplitude 10V on obtient une tension de 6V , ce qui est bien la même valeur que celle donnée pour le KAF401E.

3 Tension nominale de reset

C'est le même principe, on a pour le KAF402ME LOW -2V AMPLITUDE 6V , le niveau bas est donc -2V et en ajoutant une amplitude 6V on obtient une tension de 4V , ce qui est bien la même valeur que celle donnée pour le KAF401E.

4 TENSIONS CONTINUES

Reset drain VRD : inchangée , sauf le mini qui passe 10.5 V

Output Amplifier return VSS : inchangé

Output Amplifier Supply VDD : le mini passe à 14.75V

Substrat VSUB : inchangé

Output gate VOG : inchangé

Guard ring : inchangé

A par les valeurs mini qui augemente un peu, rien d'inchagé.

5 Divers

Il y a des broches non connectées sur les capteurs Kodak, cest broches doivent rester non connectées, et ne pas être connectée à la masse, dans le cas du KAF402ME, le design original des cartes de l'audine par essentiel électronique est bon.

Il faut simplement , comme indiqué sur le site audine , connecter la broche 11 VSUB du CCD à la masse.

J'ai fait la même chose avec la broche 14 du CCD, VSUB à la masse avec un fil de wrapping.

Voir la page originale de mon site , pour toutes les modifs qui se reportent aussi au KAF401E.

6 Modifications personnelles.

Je voulais coller aux specifications du datasheet kodak, toutes les tensions sont proches du nominal, sauf VSS qui est à 2.4V pour un maxi de 2.5V.

Pour faire rentrer l'alimentation de l'ampli CCD, VDD dans la fourchette j'ai court-circuité les diodes de protection D1 et D2 , la tension mesurée est alors VDD=14.9V : par contre une inversion de polarité est à présent fatale à la caméra, j'utilise exclusivement une alaudine, donc c'est impossible de se tromper.

Dans le cas d'un changement d'alimentation ou de cable, j'enlèverais à nouveau les deux fils de court circuit, pour tester le materiel , avant de le remettre.

7 Résultats ...

Les images d'offset, de durée 5s sont très bonnes , le capteur est un grade 1 sans défaut, et même avec des seuils très marqués, l'image reste grise sans mouchetis.

Des mesures confirment le bon comportement , un bruit sur deux images , de 4.2 ADU , avec un gain mesuré de 3.3 electrons/adu cela correspond à 14 e- , ce qui est impeccable.

A noter le niveau moyen des images d'offset est de 3600 ADU, et on atteind bien la saturation du CAN avant celle du CCD, pas de motifs dans l'image FFT.

Conditions du test : Audine / KAF402ME C1 / Ethernaude 5µs / Alaudine 0ºC
