L'araignée et ses évolutions
A Le coeur du probléme ?
La difficulté principale dans la collimation est le secondaire, il faut donc bien soigner l'araignee pour avoir une reglage facile.
Un autre souci est d'avoir une bonne rigidite pour ne pas avoir de flexion du secondaire, il faut donc un ensemble rigide.
Le secondaire est assez exposé, il condense facilement l'humidité de l'air, et il vaut mieux prévoir un chauffage.
B L'araignee version Vinzographe I
La geometrie bizzare, permet et d'avoir un aspect un peu neuf, mais est surtout liée a l'aspect pratique : l'offset est integre dans la mecanique, et les vis poussantes sont le plus loin possible du centre pour une collimation facile.
Les lames sont en inox de 1mm de large pour 40mm de haut, ça risque pas de plier !

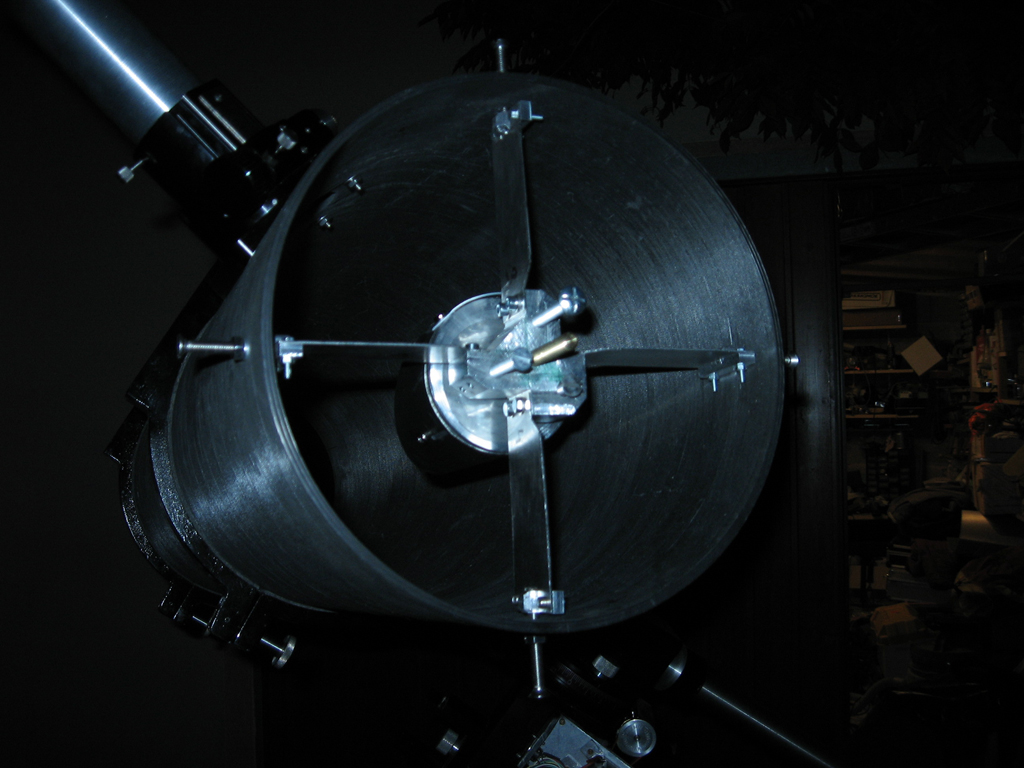

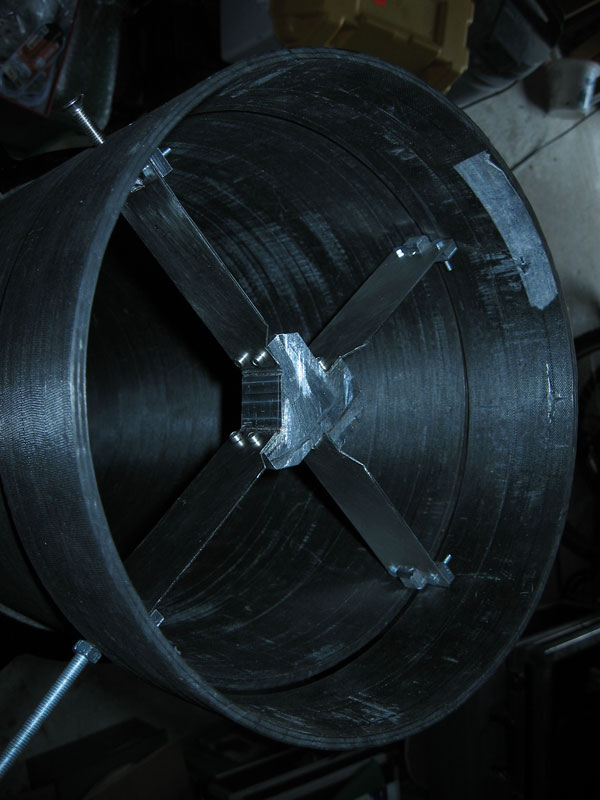

Dans le tube ça donne le look ci-dessous :

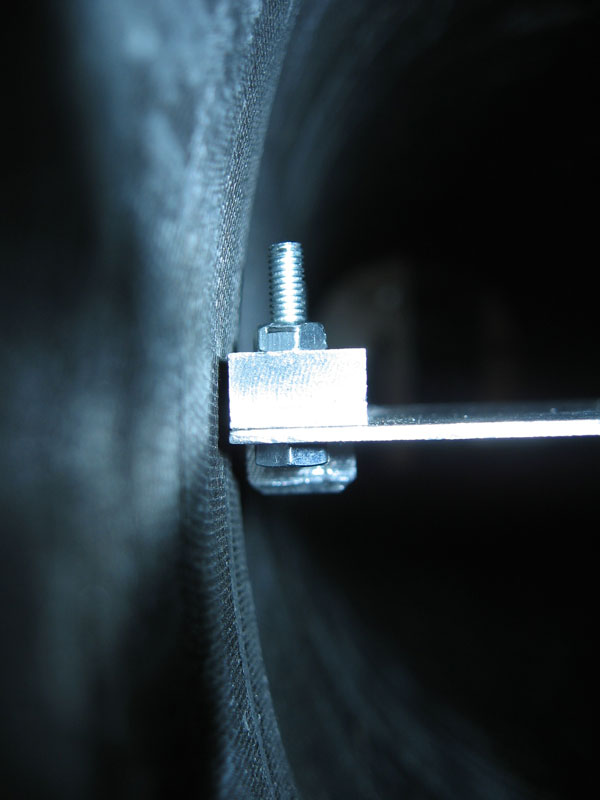

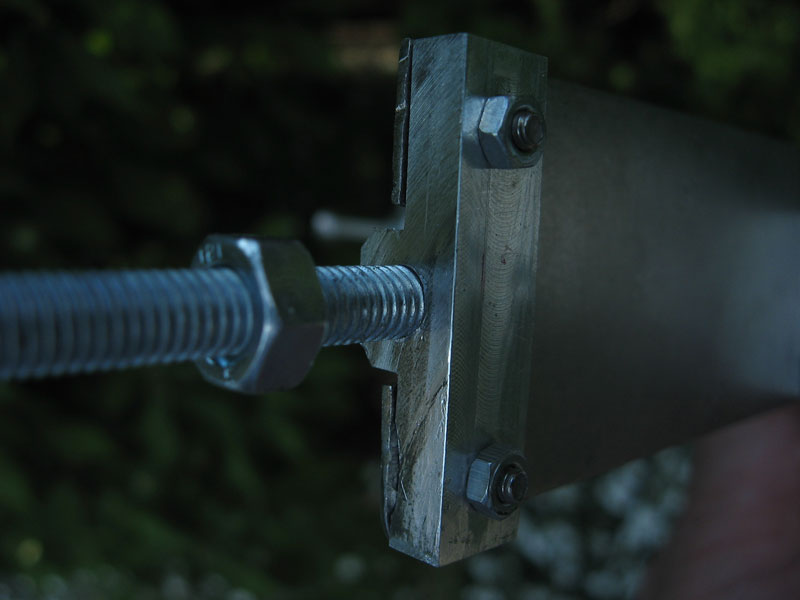

La fixation sur le tube se fait par une vis M6 :
Les dimensions restent discrete quand meme avec un jeu limite limite !

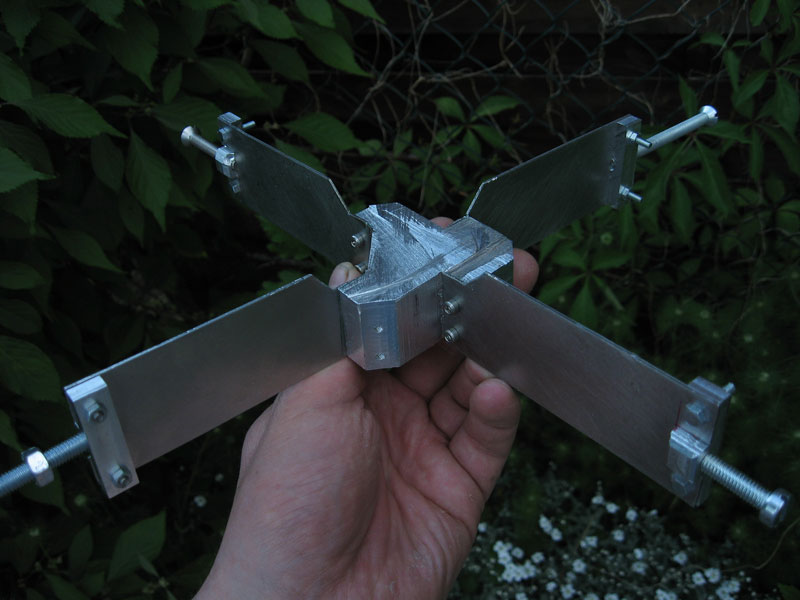

Un dernier montage avant la peinture :
C L'araignee type VINZOGRAPHE II, évolution !

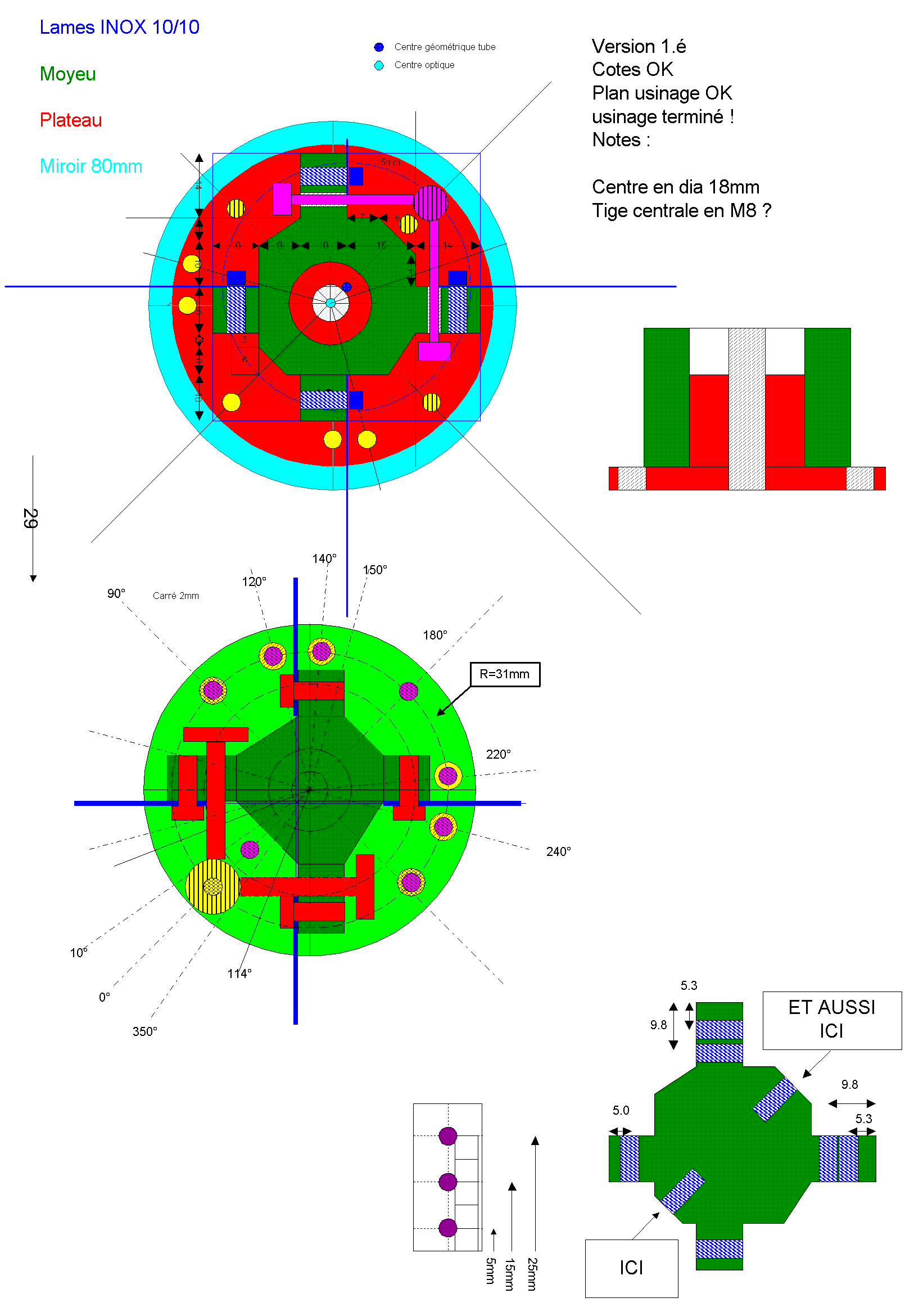

Le réglage le plus fin est la rotation du secondaire, j'ai donc décidé d'y apporter un peu plus de soin, et de le rendre micrométrique, la forme change completement et voici les plans :

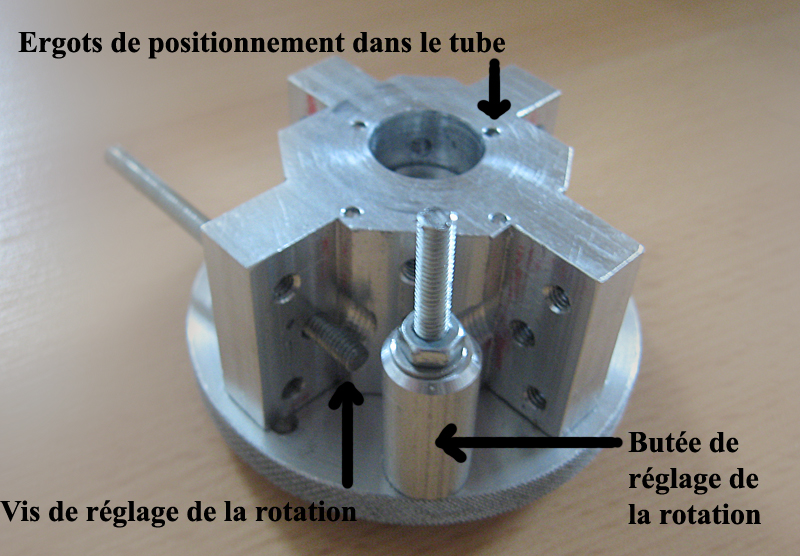

Les ergots sont a 12mm du centre mécanique de l'araignee et permettent donc de bien vérifier le centrage au pied a coulisse.

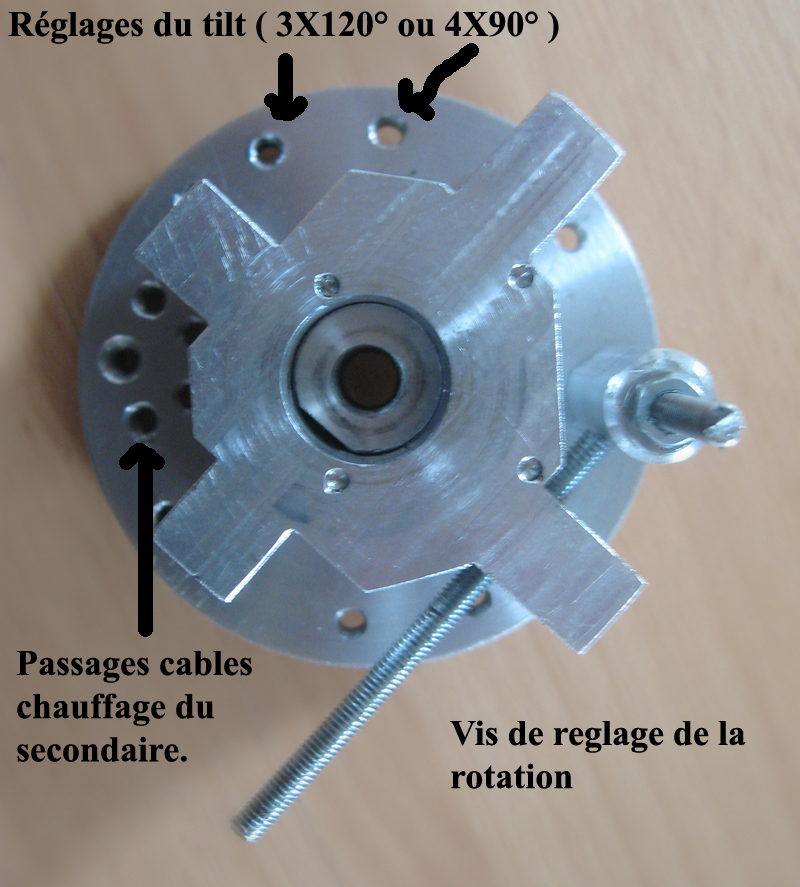

La vis de reglage avec un joli bouton au bout viendra pousser contre la butee pour faire tourner le plateau sur lequel le secondaire sera fixé.
Au choix, 3 vis a 120° ou 4 vis a 90° pour régler le tilt, qui est désolidarisé completement de la rotation.
A l'usage j'ai retenu un réglage par 4 vis au lieu des trois classiques, c'est plus commode et plus précis ...
La piece interface entre la lame et sa fixation par le tube par un boulon M6.
L'usinage est fait en partie avec mon copain Denis PEROTTO en CNC, et partie a la main pour certains détails.

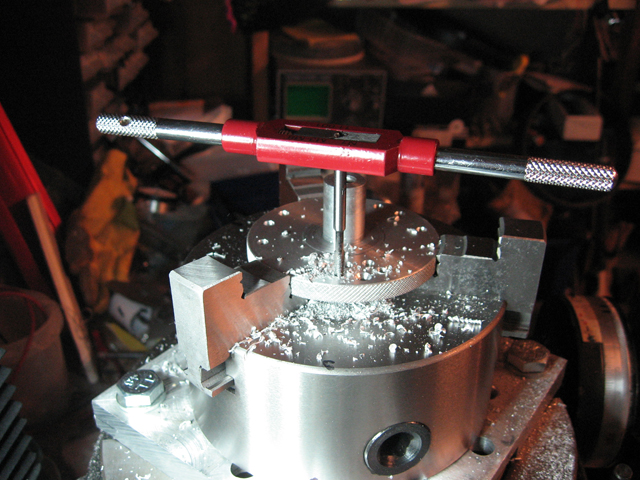

Taraudages, a la main :

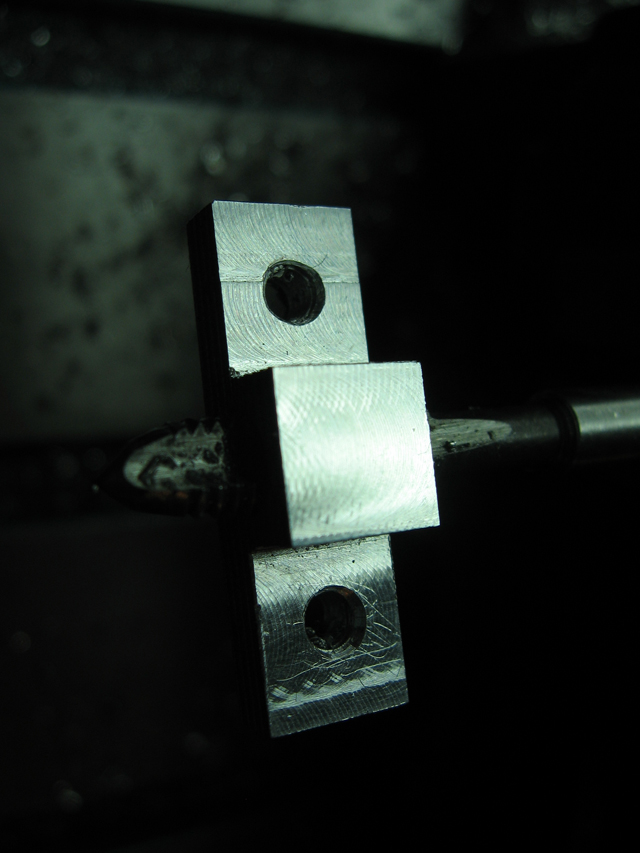

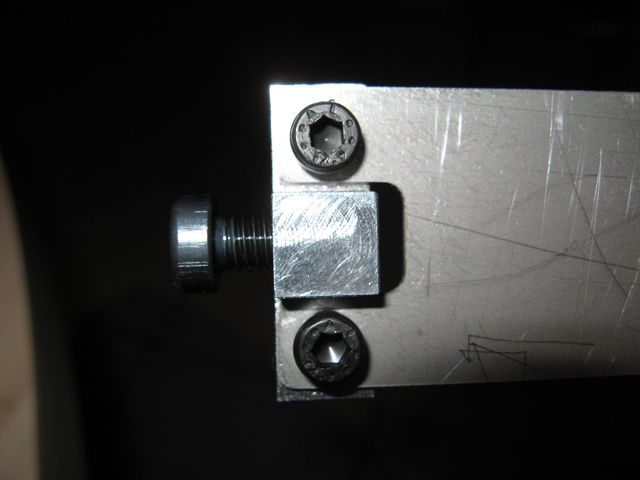

La piece de fixation de la lame :

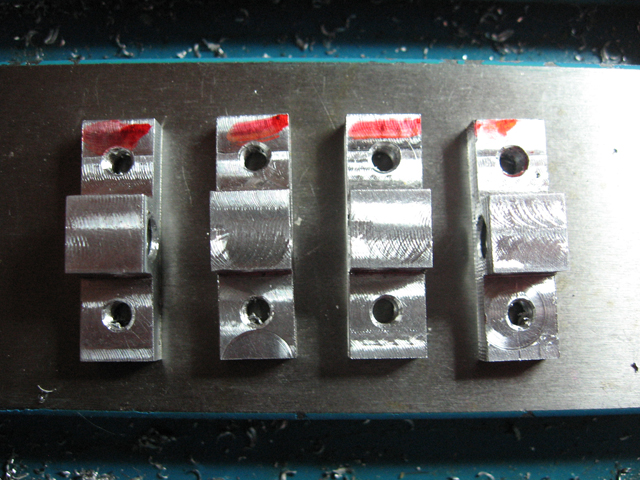

La petite famille :

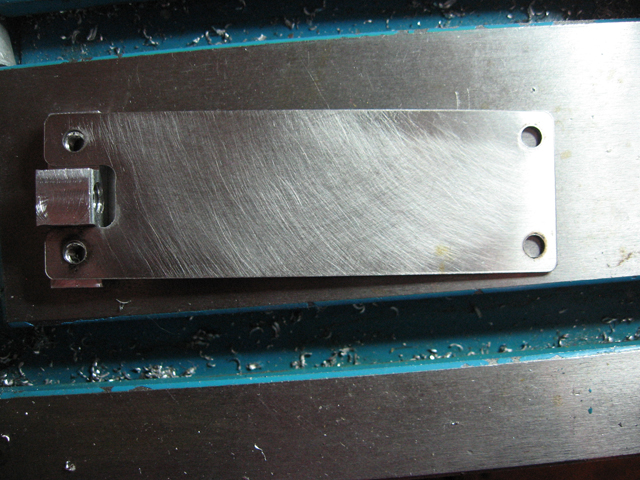

Les parfaites lames de mon copain Eric Leduc :

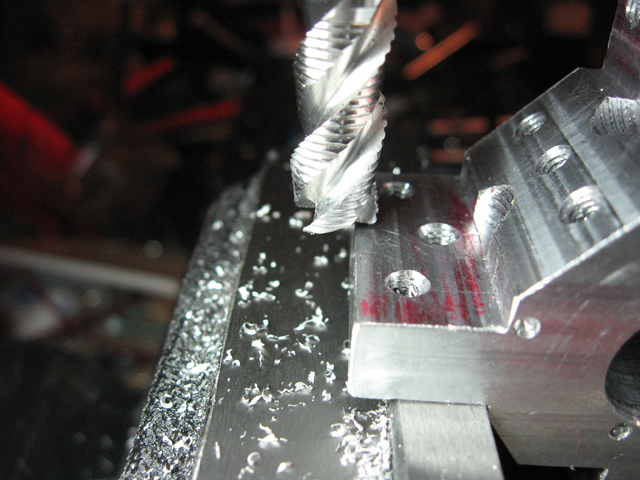

Usinage du moyeu :

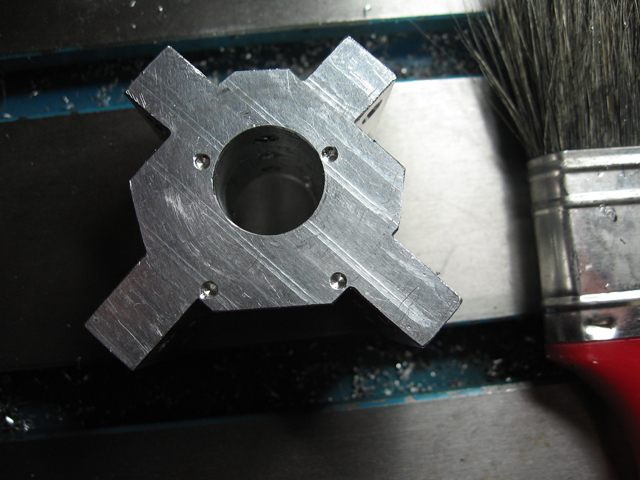

La forme que ça donne, avec le trou de rotation et les trous de position :

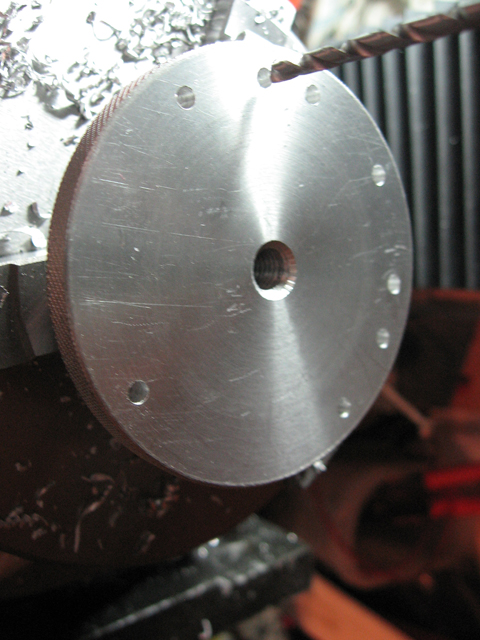

La plateau intermediaire :

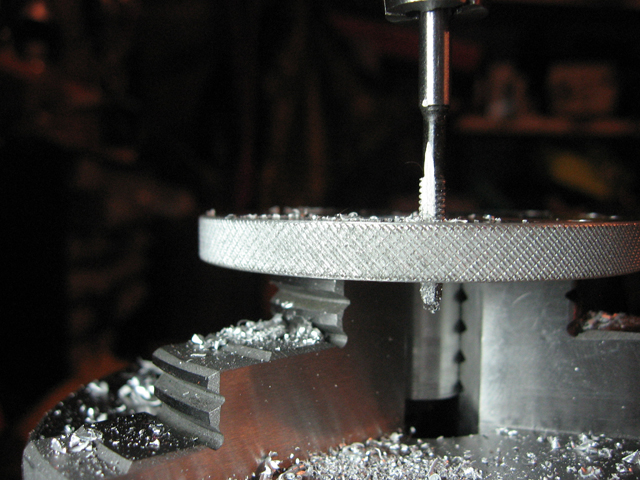

Le moletage made by Denis Perotto , solution de secours pour tourner a la mano :

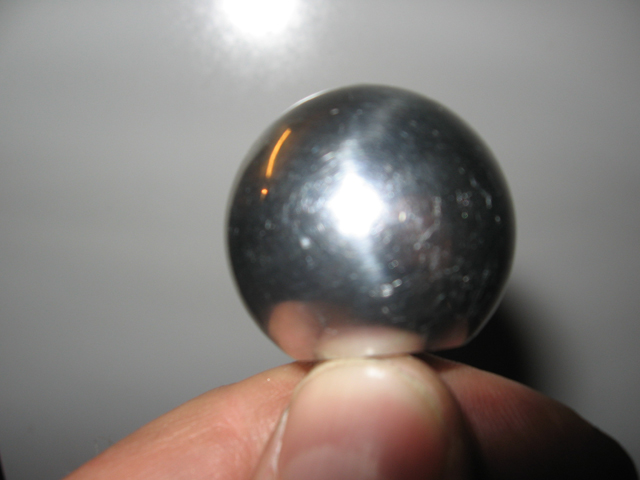

Une grosse amélioration, l'articulation grosse boule :

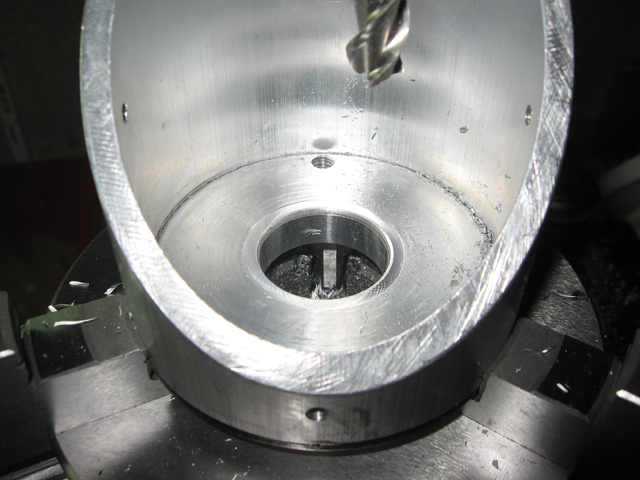

Son trou de logement, avec un bord arrondi R=2mm:
L'articulation réalisée qui présente deux avantages, elle est tres douce, et le point de rotation est tres haut :

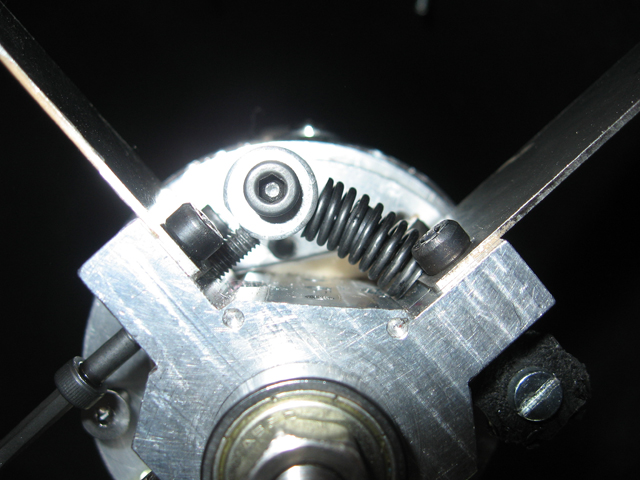

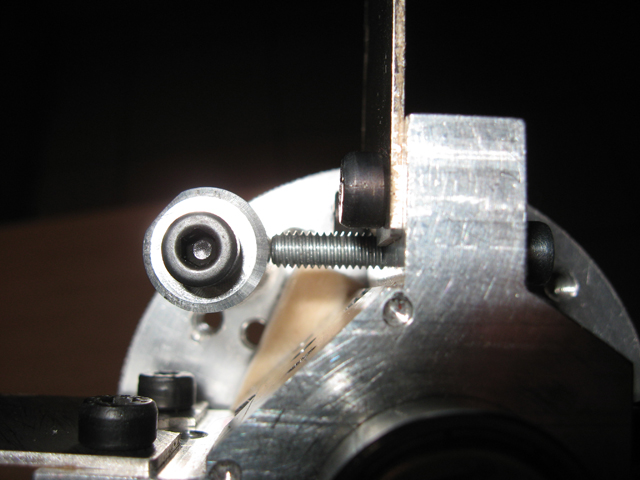

Le reglage micrométrique de la rotation :
Le ressort de rappel pour le comfort :

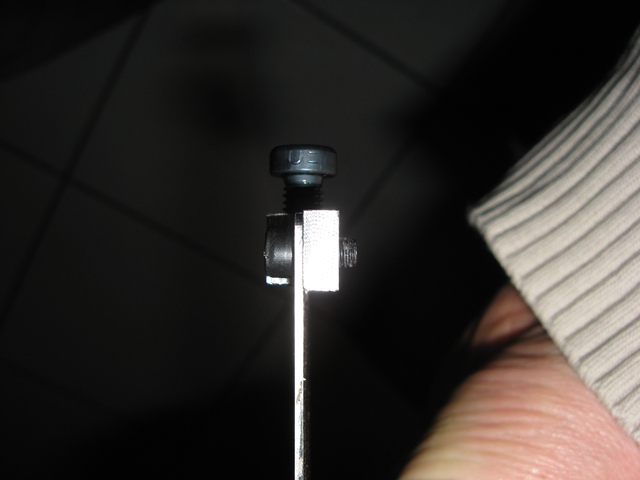

Essai final de la lame :
L'encombrement est minimal :
D L'anti buée
1 La puissance
J'ai fait un chapelet de resistance en forme de cercle, de résistance totale R=190ohm. Sous 12V , cela donne une puissance de 0.75W. C'est suffisant ! Actuellement c'est en 7.4V soit une puissance de P=0,29W qui suffit pour ne pas embuer le secondaire.
2 La source d'énergie
Au début je voulais faire passer l'alimentation par les lames, et cela crée rapidement des aigrettes dissymétriques, au final, j'utilise un petit accu lipo d'hélicoptere radio-commandé ( lama V3 ) de 7.4V/900mAh qui pour un courant de 63mA a une autonomie de 14h. Ces accus et leurs chargeurs se trouvent sur ebay, attention ils sont dangereux, et doivent etre recyclés correctement pour respecter l'ecologie.
