La caméra ATIK 314 L






Cette caméra est conçue par l'équipe de steve Chambers, fabriquée par Atik.

Elle est commercialiée en France par le magasin Optique-Unterlinden de Colmar.

Je remercie d'ailleurs remi Petitdemange et richard Galli pour leur aide

et les remercie de m'avoir fait confiance pour tester cette caméra.



A/ Installation des pilotes informatiques

Avec Windows XP SP2, aucun probleme. Lorsqu'on branche la CCD elle est reconnue, il n'y alors qu'a indiquer le

chemin CD_ROM\Drivers\ et de suivre les indications a l'écran. Je conseille une fois la camera installée, de la débrancher et de la rebrancher sur chacune des prises USB de l'ordinateur pour qu'elle soit identifiée quelque soit le port, sur certains pc, le driver se reinstalle en cas de changement de port USB.

Il est prudent de copier les drivers sur un coin du disque dur, en cas de besoin sur le terrain ça peut éviter de mauvaises surprises, si on utilise par exemple un hub USB.

Un point essentiel, c'est la robustesse du pilote, lorsqu'on deconnecte la camera, rien ne plante, il suffit de la rebrancher et de la connecter dans le logiciel.

En pratique le pilote est donc bien stable, testé sur 220V, 12V, sur plusieurs nuits.

La CCD est reconnue par le logiciel fourni , par astroart 4.0 et Maxim DL 4.62.

Par contre attention de penser a allumer le peltier qui démarre par logiciel, et qui est éteint par défaut.



B/ Caractéristiques de la camera pour une température ambiante 20°C

Le gain mesuré est de : 0.27 electrons/ADU.

Le bruit sur une image complete est de : 5.0 electrons.
Le bruit calculé sur la soustraction de deux images est de 4.9electrons.

Aucun bruit dans l'analyse FFT, donc aucun parasite en 220V avec une alimentation a transformateurs.

Une bonne idée en cas de problemes a ce niveau (souvent du aux alimentations des portables qui crachent des

parasites ), c'est de mettre la CCD sur une alimentation a part, genre petite batterie.

Les bruits sont en plus identiques sur une zone et sur la totalité de l'image, ce qui montre une bonne homogénéité

sur le capteur.

Le comportement thermique est extraordinaire, le niveau moyen est de 4ADU pour 600s de pose soit environ un seul

électron … autant dire que c'est négligeable !

L'ATIK 314L permet donc a l'ICX 285 de montrer ses excellentes caractéristiques !

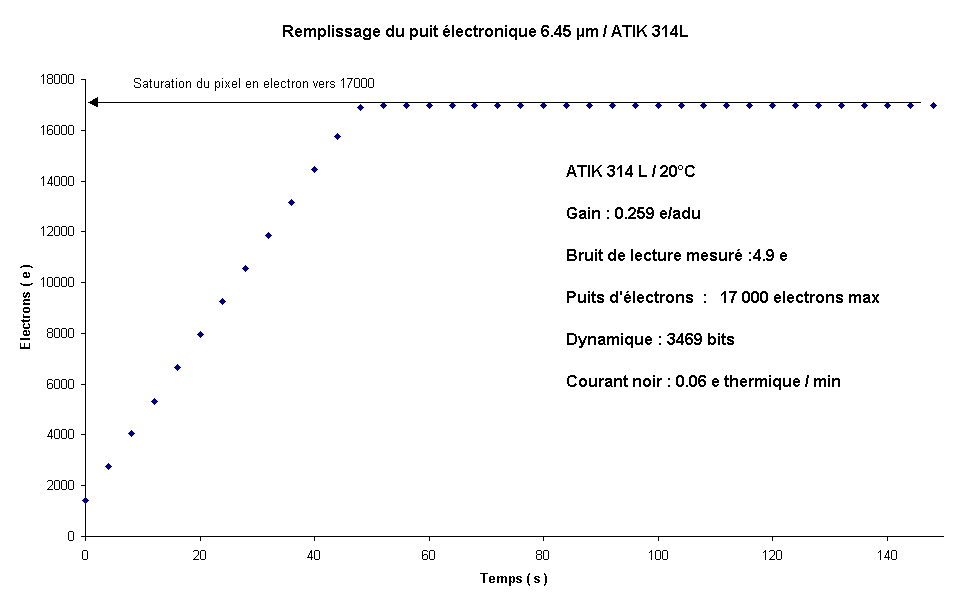

Les pixels peuvent contenir environ 17000 electrons, l'étude complete est ici :



C/ Mécanique

Le nez en 31.75mm se dévisse pour mettre a nu un filet femelle en 42mm.

La profondeur de ce filet est vraiment faible, et les adaptateurs doivent avoir des filets courts pour mettre les surfaces fonctionnelles en contact.

Le ventilateur est musclé et bruyant, un essai venilateur allumé ou bloqué est nécessaire pour comparer la taille

des étoiles pour vérifier qu'il n'y a pas de vibrations qui dégradent l'image.

D/ Sur le ciel ?

Un régal !

C'est l'astrophoto fun , le chargement des images est fait en moins de deux secondes, les brutes sont propres … que du plaisir !

Le bruit dans le fond de ciel sur l'image compositée peut descendre a UN électron !

Le pre-traitement est fait avec deepskystacker, ni dark, ni flat, ni offset.

Je trouve ça vraiment épatant de faire de l'astro en bande TRES étroite avec un telescope aussi petit, et avec la

CI700 qui est capable de trimballer 30kg, ça laisse de la marge on peut continuer a imager sous un ouragan !!!

Il y a trois images ci-dessous pour se faire une idée :

Une image brute , 600s a F4.2 sur une FS60 avec un filtre astrodon 5nm :

Le compositage sans aucun traitement de 30 images de 600s a F4.2 sur une FS60 avec un filtre astrodon 5nm :

L'image finale avec un traitement photoshop

Cette petite ccd mérite vraiment un joli succes !
